Защо разпределителната апаратура за ниско напрежение на GCS се превръща в интелигентен избор за модерни системи за разпределение на енергия

Резюме:Надеждното разпределение на електроенергия с ниско напрежение изисква повече от просто свързване на електрическо оборудване. Необходима е комутационна система, която може да организира вериги, да подобри оперативната безопасност, да опрости поддръжката и да поддържа все по-сложни изисквания за автоматизация.CONSO·CN GCS комутационна апаратура за ниско напрежениее проектиран около модулни функционални единици, практични механизми за чекмеджета, разделена конструкция и гъвкави кабелни връзки. Тази статия обяснява неговата структура, ключови технически характеристики, приложения, предимства и важни съображения за избор за инженери, изпълнители, дистрибутори и купувачи на индустриални енергийни системи.

Съдържание

• Какво е комутационна апаратура за ниско напрежение GCS?
• Какви са основните структурни характеристики на разпределителната апаратура GCS?
• Защо да изберете комутационна апаратура за ниско напрежение GCS за разпределение на енергия?
• Как се сравнява GCS с комутационната апаратура за ниско напрежение GCK?
• Къде се използва комутационна апаратура за ниско напрежение GCS?
• Как купувачите трябва да изберат разпределителна апаратура за ниско напрежение GCS?
• Защо капацитетът на производителя има значение?
• Често задавани въпроси относно разпределителната апаратура за ниско напрежение GCS

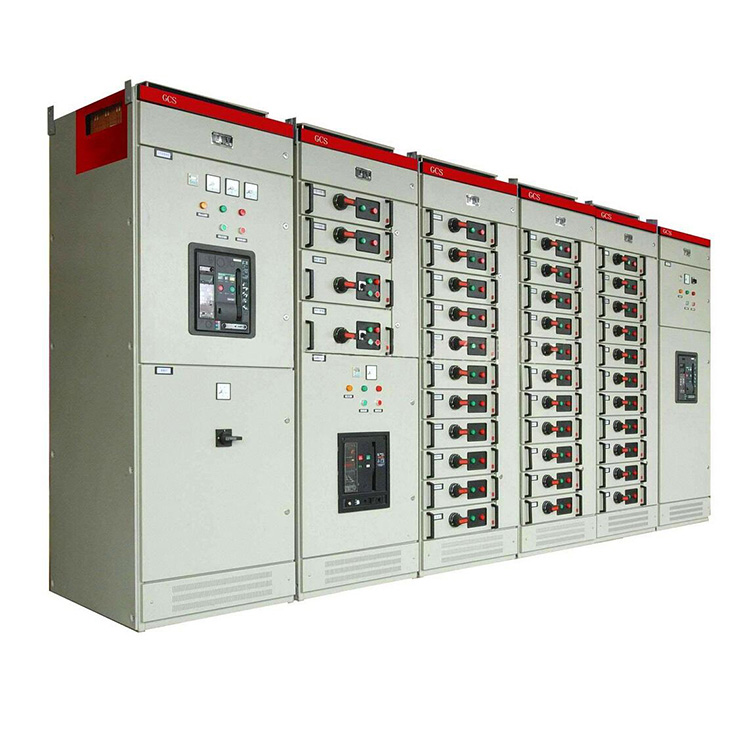

Какво е комутационна апаратура за ниско напрежение GCS?

GCS комутационна апаратура за ниско напрежение е модулно решение за разпределение и управление на мощност за ниско напрежение, предназначено за приложения, при които множество вериги, функции за управление на мотора, интерфейси за автоматизация и достъп за поддръжка трябва да бъдат организирани в рамките на компактен електрически модул.

В сравнение с конвенционалните конфигурации на разпределителни апарати за ниско напрежение, GCS оборудването поставя по-голям акцент върху модулните функционални единици и практичните механизми за извличане и задвижване. Според продуктовата информация на CONSO·CN, неговото GCS решение може да бъде произведено според едноредова диаграма на клиента, план за оформление и списък за закупуване, което позволява крайната конфигурация да съответства по-добре на действителната дистрибуторска система.

Дизайнът е особено полезен, когато даден проект изисква множество изходящи фидери и независими функционални единици. Вместо да третира целия шкаф като едно електрическо пространство, GCS конструкцията разделя оборудването на функционални секции, помагайки на операторите да изолират отделни вериги и да ограничат потенциалното влияние на локализирана повреда.

Какви са основните структурни характеристики на разпределителната апаратура GCS?

Ефективността на една GCS система идва от връзката между нейните електрически компоненти, разположение на шини, функционални отделения, кабелни отделения и изтеглящи се модули. Няколко структурни характеристики са особено важни при оценката на GCS решение.

Модулни функционални единици

Модулната конструкция дава възможност за конфигуриране на различни вериги според действителните изисквания за разпределение. Това е ценно за промишлени съоръжения, където захранващи устройства, вериги за управление на мотори, оборудване за автоматизация и спомагателни товари може да се нуждаят от различни електрически конфигурации.

Разделени функционални отделения

Функционалните модули и отделения са проектирани с ясно разделение. Това разположение може да помогне за ограничаване на въздействието на повреда до по-малка зона и позволява на персонала по поддръжката да работи върху отделни секции, без ненужно да нарушава други вериги.

Хоризонтално разположение на три шини

Информацията за продукта от CONSO·CN определя хоризонтална подредба с три шини, предназначена да осигури динамична и термична стабилност. Посочената конструкция може да издържи на въздействието на ток на късо съединение до 80/176 kA, в зависимост от приложимата конфигурация и условия.

Висока плътност на веригата

Единичен MCC шкаф може да побере до 22 вериги според публикуваната информация за продукта от производителя. Тази конфигурация може да бъде полезна за производство на електроенергия, нефтохимическа промишленост, промишлена автоматизация и други съоръжения с голям брой електрически товари.

Практично отделение за кабели

Външните кабелни връзки са подредени в специално отделение за кабели, като входът и изходът на кабела са възможни от различни посоки в зависимост от конфигурацията. Токовият трансформатор с нулева последователност може също да бъде позициониран в отделението за кабели, което улеснява инсталирането и поддръжката.

Обширни вторични връзки

GCS чекмеджетата могат да осигурят множество вторични щепселни контакти. CONSO·CN заявява, че единици от 1 единица и повече могат да имат 32 двойки, докато конфигурациите на половин единица могат да имат 20 двойки. Този капацитет поддържа компютърни интерфейси, вериги за автоматично управление и други изисквания за вторично управление.

Защо да изберете комутационна апаратура за ниско напрежение GCS за разпределение на енергия?

За промишлени електрически системи изборът на разпределителна апаратура засяга не само първоначалната инсталация, но и работата, отстраняването на неизправности, разширяването и поддръжката. GCS технологията предлага няколко практически предимства.

Друго важно предимство е гъвкавостта на дизайна. GCS разпределителната уредба не е непременно избрана като общ готов шкаф. Професионален производител може да конфигурира оборудването според електрическите чертежи, оформлението на оборудването и изискванията за закупуване. Този подход е особено ценен за проекти, при които разпределението на натоварването и конфигурацията на шкафа се различават от стандартните подредби.

Как се сравнява GCS с комутационната апаратура за ниско напрежение GCK?

GCS и GCK се използват в разпределителни системи за ниско напрежение, но техните структурни подходи не са идентични. CONSO·CN описва GCS като усъвършенстван тип в сравнение с нисковолтовата комутационна апаратура GCK, подчертавайки по-голямата модулност и по-практичното извличане и задвижване.

Правилният избор в крайна сметка трябва да се основава на напрежението на системата, тока, изискванията за късо съединение, количеството на веригата, размерите на шкафа, архитектурата на управлението, стратегията за поддръжка и приложимите стандарти, вместо просто да изберете един модел, защото изглежда по-усъвършенстван.

Къде се използва комутационна апаратура за ниско напрежение GCS?

GCS системите са подходящи за широк спектър от индустриални и инфраструктурни среди за електроразпределение. Тяхната модулна архитектура е особено ценна, когато даден проект съдържа множество изходящи вериги или изисква интеграция със системи за автоматизация.

• Генериране на електроенергия:Поддържа изискванията за разпределение и управление на двигателя, свързани с големи генераторни единици.
• Нефтохимически съоръжения:Полезно, когато множество двигатели, помпи, системи за управление и спомагателни товари изискват организирано разпределение.
• Промишлено производство:Помага за управлението на множество производствени линии и електрически задвижвани машини.
• Търговски и инфраструктурни обекти:Може да се конфигурира за централизирани разпределителни системи за ниско напрежение.
• Системи за автоматизация:Множество вторични контакти могат да поддържат компютърни интерфейси и вериги за автоматично управление.
• Големи електроразпределителни проекти:Модулните шкафове могат да бъдат конфигурирани според едноредовата схема на проекта и разположението на оборудването.

За големи съоръжения способността за организиране на множество захранващи устройства в рамките на координирана разпределителна уредба може да подобри цялостната поддръжка на разпределителната архитектура.

Как купувачите трябва да изберат разпределителна апаратура за ниско напрежение GCS?

Закупуването на GCS шкаф трябва да започне с електрическата система, а не със самия шкаф. Квалифицираният доставчик трябва да получи достатъчно техническа информация, за да определи подходящата конфигурация.

1. Потвърдете електрическите параметри.Определете номинално напрежение, номинален ток, честота, изисквания за късо съединение и други специфични за проекта параметри.
2. Подгответе еднолинейната диаграма.Това осигурява на доставчика ясно разбиране на входящите и изходящите вериги.
3. Определете количеството на веригата.Помислете за захранващи устройства, вериги за управление на двигателя, спомагателни вериги и бъдещи изисквания за разширение.
4. Оценете физическото оформление.Трябва да се имат предвид размерите на шкафа, посоката на кабела, пространството за инсталиране и разстоянието за поддръжка.
5. Посочете изискванията за контрол.Автоматизацията, мониторингът, компютърните интерфейси и вторичните вериги трябва да бъдат определени преди производството.
6. Проверете координацията на защитата.Прекъсвачите и компонентите за ограничаване на тока трябва да бъдат избрани според действителната разпределителна система.
7. Прегледайте тестовете и документацията.Купувачите трябва да поискат подходящи технически чертежи, тестова документация, списъци с компоненти и оперативна информация.

За персонализирани проекти, предоставянето на доставчика на пълен чертеж с една линия, план на оформление и списък за закупуване може значително да подобри комуникацията и да намали грешките в конфигурацията. CONSO·CN изрично идентифицира тези документи като част от своя GCS производствен процес.

Защо капацитетът на производителя има значение?

Шкафът за разпределение за ниско напрежение е координиран електрически монтаж, а не обикновена метална кутия. Качеството на конструкцията на шините, окабеляването, сглобяването на функционален блок, изборът на компоненти, механичното подравняване и тестването могат да повлияят на крайната надеждност на системата.

Когато избират производител или доставчик на комутационна апаратура за ниско напрежение GCS в Китай, купувачите трябва да оценяват повече от цената. Ключовите фактори включват:

• Опит в производството на комутационни апарати за ниско напрежение
• Способност за интерпретиране на еднолинейни диаграми и проектни чертежи
• Персонализиране и инженерни възможности
• Процедури за контрол на качеството по време на монтажа
• Възможност за фабрично тестване и проверка
• Наличие на техническа документация
• Техническа поддръжка след продажбата
• Възможност за координиране на разпределителната апаратура с по-широката разпределителна система

CONSO·CN представя GCS като част от своето по-широко портфолио от комутационни апарати за ниско напрежение, заедно с решенията GCK, MNS и GGD. Нейната продуктова информация също така подчертава персонализираното производство въз основа на чертежи на клиента и изисквания за разпространение.

За купувачите, които сравняват доставчици, продуктовата гама за комутационни апарати за ниско напрежение може да осигури полезен контекст при определяне коя архитектура на шкафа е най-подходяща за конкретен проект.

Често задавани въпроси относно разпределителната апаратура за ниско напрежение GCS

Каква е основната цел на разпределителната апаратура за ниско напрежение GCS?

Основната му цел е да разпределя, контролира, защитава и управлява електрически вериги с ниско напрежение. Модулната му архитектура е особено подходяща за системи, изискващи множество захранващи устройства, функционални единици и интерфейси за автоматизация.

Какво прави GCS различен от конвенционалните комутационни апарати за ниско напрежение?

GCS набляга на модулни функционални единици, изтеглящи се механизми за чекмеджета, разделена конструкция, гъвкави кабелни подредби и обширни вторични щепселни връзки. Тези функции могат да направят сложните дистрибуторски системи по-лесни за конфигуриране и поддръжка.

Може ли разпределителната уредба на GCS да бъде персонализирана?

да Според CONSO·CN разпределителната уредба на GCS може да бъде произведена според едноредовия чертеж на клиента, план за оформление и списък за закупуване.

Колко вериги може да побере един MCC шкаф?

Публикуваната информация от производителя гласи, че един MCC шкаф може да побере до 22 вериги. Действителният капацитет трябва да бъде потвърден в съответствие със специфичната електрическа конфигурация и разположението на шкафа.

Подходящ ли е GCS за автоматизирани индустриални системи?

да Наличните вторични щепселни контакти са проектирани да поддържат компютърни интерфейси и вериги за автоматично управление, което прави конфигурацията подходяща за приложения за промишлена автоматизация, където се изисква широко окабеляване за управление.

Заключение: Разпределителната апаратура GCS за ниско напрежение правилният избор ли е за вашия проект?

Комутационната апаратура за ниско напрежение GCS съчетава модулна разпределителна архитектура, разделени функционални отделения, практични изтеглящи се модули, организирани кабелни връзки и обширни вторични интерфейси, за да отговори на изискванията на съвременните индустриални енергийни системи. За проекти, включващи множество вериги, автоматизация, управление на мотори и персонализирани разпределителни схеми, изборът на правилния производител е също толкова важен, колкото изборът на тип разпределителна уредба. Ако оценявате GCS решение за индустриален, търговски или инфраструктурен проект,свържете се с насс вашата еднолинейна диаграма, план за оформление и технически изисквания, за да обсъдите подходяща конфигурация с CONSO·CN.
