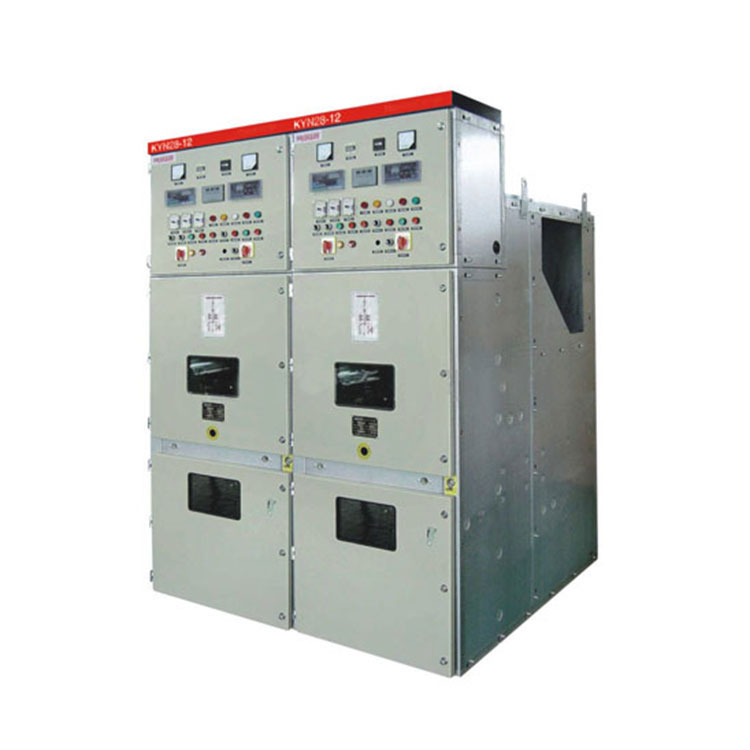

Защо 11kv външните Lv и Mv Vcb панели са най-добрият избор за надеждно разпределение на енергия

Като професионален производител на електроразпределително оборудване,Consoосигурява висока производителност11kv Външни панели Lv и Mv Vcbпредназначени за индустриални, комунални, търговски и инфраструктурни проекти. Проектирани с технология за вакуумен прекъсвач, тези външни разпределителни панели осигуряват отлична изолация, безопасно превключване, дълъг експлоатационен живот и надеждна работа дори при тежки условия на околната среда.

Изборът на правилната външна разпределителна уредба е от съществено значение за осигуряване на безопасност, ефективност и стабилност на съвременните електрически системи. Тази статия обяснява как работят 11kv външни Lv и Mv Vcb панели, техните основни предимства, технически спецификации, приложения, съвети за избор, препоръки за поддръжка и защо са се превърнали в едни от предпочитаните за средно напрежение решения по целия свят. Независимо дали проектирате нова електрическа мрежа или надграждате съществуваща система, това ръководство предоставя практическа информация за инженери, изпълнители и специалисти по обществени поръчки.

Съдържание

• Какво представляват 11kv външни Lv и Mv Vcb панели?
• Защо панелите с вакуумни прекъсвачи са толкова популярни?
• Основни компоненти на външни VCB панели
• Сравнение на техническите спецификации
• Типични приложения
• Как да изберете правилния панел
• Най-добри практики за поддръжка
• Често задавани въпроси
• Заключение

Какво представляват 11kv външни Lv и Mv Vcb панели?

11kv външен Lv и Mv Vcb панел е цялостно решение за разпределение на мощност със средно напрежение, оборудвано с вакуумен прекъсвач (VCB), предназначен за външен монтаж. Тези панели безопасно контролират, изолират и защитават електрически захранващи устройства, работещи при приблизително 11kV, като същевременно интегрират контролни вериги за ниско напрежение за наблюдение, защита, комуникация и автоматизация.

За разлика от традиционните маслени или въздушни прекъсвачи, вакуумните прекъсвачи гасят електрическите дъги вътре в запечатани вакуумни прекъсвачи. Тъй като на практика няма газ вътре в прекъсвача, електрическата дъга изчезва бързо, което води до отлична производителност на превключване, минимални изисквания за поддръжка и значително по-дълъг експлоатационен живот.

Модерните външни VCB панели се произвеждат с помощта на поцинкована стомана или корпуси от неръждаема стомана с устойчиви на атмосферни влияния конструкция, която предпазва вътрешните електрически компоненти от дъжд, влага, прах, UV радиация, насекоми, и тежки условия на околната среда. Много дизайни отговарят на стандартите на IEC и могат да работят надеждно навсякъде широк температурен диапазон.

Защо панелите с вакуумни прекъсвачи са толкова популярни?

Енергийните компании и промишлените съоръжения все повече предпочитат технологията на вакуумния прекъсвач, защото тя комбинира висока експлоатационна безопасност с изключителна дългосрочна надеждност. Тъй като електрическата инфраструктура става по-интелигентна, оборудването трябва да осигурява постоянна защита, като същевременно намалява разходите за поддръжка и свежда до минимум времето за престой.

Превъзходни показатели за безопасност

Вакуумните прекъсвачи ефективно елиминират опасностите от светкавична дъга в сравнение с много по-стари технологии за прекъсване. Запечатаната вакуумна камера предотвратява изгарянето и значително намалява рисковете от пожар, което прави тези панели подходящи за критични съоръжения, изискващи висока експлоатационна безопасност.

Дълъг механичен живот

Висококачественият VCB може да извърши десетки хиляди превключващи операции с минимално износване. Тази издръжливост намалява честота на поддръжка и намалява общите разходи за жизнения цикъл на електрическите инсталации.

Отлична защита на околната среда

За разлика от маслените прекъсвачи, вакуумната технология не изисква изолационно масло, което може да изтече в околната среда. Той също така избягва редовното боравене и подмяна, свързана с напълнено с масло оборудване, поддържащ почистващ препарат и др устойчиво разпределение на енергията.

Надеждна изолация на повреди

Когато се появят неизправности като претоварване или късо съединение, прекъсвачът изключва засегнатия фидер бързо, предотвратяване на повреда на трансформатори, двигатели, кабели и други скъпи електрически активи при поддръжка стабилност на системата.

Подходящ за интегриране на Smart Grid

Модерните външни VCB панели могат да интегрират интелигентни защитни релета, SCADA комуникационни модули, системи за дистанционно наблюдение, индикатори за грешки и цифрови измервателни устройства, позволяващи предсказуема поддръжка и управление на мрежата в реално време.

Основни компоненти на външни VCB панели

Разбирането на вътрешната структура на външен VCB панел помага на инженерите да оценят качеството на оборудването и дългосрочната надеждност. Въпреки че конфигурациите може да варират в зависимост от изискванията на проекта, повечето 11kV външни LV и MV VCB панели споделят няколко основни компонента, които работят заедно, за да осигурят безопасно и ефективно разпределение на енергията.

Вакуумен прекъсвач

Вакуумният прекъсвач е сърцето на таблото. Той прекъсва нормалния ток на натоварване и тока на повреда чрез гасене на електрическата дъга вътре в запечатан вакуумен прекъсвач. В сравнение с конвенционалните технологии за прекъсване, вакуумните прекъсвачи осигуряват по-бързо превключване, по-високо възстановяване на диелектрика и значително по-ниски изисквания за поддръжка.

Защитно реле

Цифровите защитни релета непрекъснато наблюдават напрежението, тока, честотата и условията на повреда. Когато възникнат аномалии като претоварване, късо съединение или заземяване, релето незабавно изпраща команда за изключване към прекъсвача, защитавайки трансформатори, кабели, генератори и оборудване надолу по веригата.

Трансформатори за ток и напрежение

CT и VT осигуряват точни електрически измервания за измерване, защита и наблюдение. Тези устройства позволяват на интелигентни системи за управление да откриват необичайни работни условия с висока точност.

Шинопроводна система

Медни или алуминиеви шини разпределят ефективно електрическата енергия вътре в корпуса. Правилният дизайн на изолацията минимизира генерирането на топлина, като същевременно осигурява отлична проводимост и механична якост по време на условия на повреда.

Външно заграждение

Корпусът предпазва вътрешните електрически компоненти от влага, прах, корозия, слънчева светлина, насекоми и механично въздействие. В зависимост от инсталационната среда, производителите могат да осигурят шкафове от поцинкована стомана или неръждаема стомана с IP степен на защита.

Звено за контрол и наблюдение

Съвременните разпределителни уреди за открито често включват интелигентни системи за наблюдение, поддържащи SCADA, Modbus, IEC 61850 и функции за отдалечена комуникация. Операторите могат да наблюдават състоянието на оборудването, да получават аларми и да извършват дистанционна диагностика, без да посещават мястото на инсталиране.

Сравнение на техническите спецификации

Следващата таблица обобщава общите технически параметри за типичните 11 kV външни панели LV и MV VCB. Действителните спецификации може да варират в зависимост от изискванията на проекта и персонализираните конфигурации.

Типични приложения

Гъвкавостта и издръжливостта на 11kV външни VCB панели ги прави подходящи за голямо разнообразие от индустрии и комунални проекти. Способността им да работят надеждно в тежки условия на открито ги превърна в едни от най-широко възприетите комутационни решения за средно напрежение в световен мащаб.

• Електрически централи
• Електрически подстанции
• Проекти за възобновяема енергия, включително слънчеви и вятърни паркове
• Индустриални производствени съоръжения
• Минни дейности
• Места за добив на нефт и газ
• Общински електроразпределителни системи
• Търговски комплекси
• Транспортна инфраструктура
• Центрове за данни, изискващи стабилно разпределение на средно напрежение

За приложения за възобновяема енергия външните VCB панели играят важна роля в защитата на трансформаторите и захранващите вериги, като същевременно позволяват безопасна интеграция с електрическата мрежа. Интелигентните системи за защита също подобряват оперативната видимост чрез платформи за дистанционно наблюдение.

Как да изберете правилния 11kV външен VCB панел

Изборът на подходящ панел изисква внимателна оценка както на техническите изисквания, така и на условията на работа. Изборът на оборудване единствено въз основа на цената може да увеличи дългосрочните разходи за поддръжка или да намали надеждността на системата.

1. Определете необходимия номинален ток и капацитет на прекъсване.
2. Оценете условията на околната средакато влажност, солени пръски, прах, надморска височина и температура.
3. Изберете подходяща защита на корпусаспоред инсталационната среда.
4. Потвърдете съответствието със стандартите на IECи местните електрически разпоредби.
5. Помислете за бъдещо разширяванечрез избор на дизайн на модулни панели.
6. Проверете интелигентните комуникационни функцииако е необходима интеграция на SCADA.
7. Изберете опитен производителв състояние да осигури инженерна поддръжка, доклади от тестове и следпродажбено обслужване.

Най-добри практики за поддръжка

Въпреки че вакуумните прекъсвачи изискват значително по-малко поддръжка от маслените алтернативи, рутинните проверки остават от съществено значение за осигуряване на максимална надеждност през целия жизнен цикъл на оборудването.

• Проверявайте редовно уплътненията на корпуса.
• Почистете праха и замърсителите от изолационните повърхности.
• Проверете електрическите връзки за прегряване.
• Периодично проверявайте настройките на защитното реле.
• Извършете тестване на изолационното съпротивление по време на планирана поддръжка.
• Задействайте механично прекъсвача, за да проверите плавното движение.
• Наблюдавайте работните данни с помощта на интелигентни системи за наблюдение.

Спазването на плановете за превантивна поддръжка значително намалява неочакваните прекъсвания, като същевременно удължава експлоатационния живот на оборудването. Много комунални услуги сега комбинират рутинни инспекции с технологии за предсказуема поддръжка, които анализират оперативни данни, за да идентифицират потенциални повреди, преди те да се появят.

Често задавани въпроси

Заключение

Тъй като енергийните системи продължават да се развиват към по-голяма интелигентност, ефективност и устойчивост,11kV външни панели LV и MV VCBсе превърнаха в надеждно решение за разпределение на електроенергия със средно напрежение. Тяхната изключителна производителност на превключване, изключителна надеждност, ниски изисквания за поддръжка и съвместимост с модерни технологии за автоматизация ги правят отлична инвестиция за комунални услуги, промишлени съоръжения, проекти за възобновяема енергия и търговска инфраструктура.

Подкрепени от професионален инженерен опит,Consoсе ангажира да доставя надеждни решения за разпределителна апаратура за средно напрежение на открито, които отговарят на различни изисквания на проекта. Независимо дали се нуждаете от стандартна конфигурация или напълно персонализирана система за електроразпределение, нашият опитен екип е готов да предостави технически консултации, продуктови препоръки и цялостна поддръжка по време на вашия проект.Свържете се с насднес, за да обсъдим вашето приложение и да откриете как нашите надеждни 11 kV външни LV и MV VCB панели могат да помогнат за подобряване на безопасността, ефективността и дългосрочната работа на вашата електрическа мрежа.
