Как електрическата разпределителна уредба може да направи разпределението на мощността по-безопасно и по-лесно за управление?

Защо електрическата разпределителна уредба е по-важна, отколкото много купувачи очакват?

В много енергийни проекти електрическата разпределителна уредба не е най-видимата част от системата. Трансформаторите, кабелите, генераторите и голямото производствено оборудване често получават повече внимание, защото изглеждат по-„централни“ за проекта. И все пак, когато възникне повреда, когато трябва да се изолира верига или когато персоналът по поддръжката трябва да работи безопасно, разпределителната апаратура се превръща в една от най-важните части от оборудването на обекта.

Електрическото разпределително устройство е проектирано да управлява, защитава и изключва електрически вериги. На практика това помага на енергийната система да остане организирана. Тя позволява на операторите да разделят разпределението на електроенергия на управляеми секции, да защитават оборудването надолу по веригата и да намалят въздействието на повреди. Без подходящо разпределително устройство един електрически проблем може да се разпространи в по-широка система, причинявайки спиране на производството, опасности за безопасността или скъпоструваща повреда на оборудването.

За купувачите реалната стойност на електрическите разпределителни уреди не се ограничава до самия метален шкаф. Стойността идва от това дали структурата на шкафа, прекъсвачите, разположението на шините, защитните устройства, входящите и изходящите захранващи устройства, блокировката и достъпът за поддръжка съответстват на действителния проект. Шкаф, който изглежда приемливо на хартия, все пак може да създаде проблеми, ако не отговаря на оформлението на обекта, условията на натоварване, работните навици или плана за разширяване.

Ето защо опитните купувачи не искат само цена. Те питат дали разпределителната уредба може да се справи с правилното ниво на напрежение, номинален ток, капацитет на късо съединение, инсталационна среда, посока на въвеждане на кабела, метод на работа и изисквания за проверка. По-евтин шкаф, който изисква многократна модификация след доставката, може да стане много по-скъп от внимателно определено решение.

С какви проблеми обикновено се сблъскват купувачите, преди да изберат електрическа разпределителна уредба?

Първият често срещан проблем е непълната информация за проекта. Купувачът може да знае, че една фабрика се нуждае от няколко електрически шкафа, но може да няма ясна едноредова диаграма, списък на товарите, план на оформление или подреждане на захранващото устройство. В тази ситуация за производителя става трудно да потвърди правилния тип шкаф, брой панели, конфигурация на компоненти и схема за защита.

Вторият проблем е объркването между различните категории разпределителни уредби. Разпределителни уреди за ниско напрежение, разпределителни уреди за средно напрежение, разпределителни уреди с газова изолация, разпределителни уреди с въздушна изолация, подвижни шкафове, стационарни шкафове и разпределителни панели не са взаимозаменяеми имена. Всяка категория има собствен обхват на приложение, структурна логика, изисквания за безопасност и ниво на разходите. Избирането на грешен тип може да повлияе на инсталирането, работата и поддръжката.

Третият проблем е ограниченото пространство на сайта. В промишлени предприятия, търговски сгради, компактни подстанции, минни зони и комунални проекти, електрическото помещение може да не осигури щедро работно пространство. Ако разположението на разпределителната уредба не се обмисли рано, купувачът може да се сблъска с проблеми с дълбочината на шкафа, хлабината за работа отпред, достъпа за поддръжка отзад, позицията на кабелния канал или вентилацията.

Четвъртият проблем е бъдещата поддръжка. Някои купувачи се съсредоточават силно върху първоначалната цена на покупката, но забравят, че разпределителната апаратура ще остане в експлоатация много години. Екипите за поддръжка се нуждаят от безопасен достъп, ясно етикетиране, надеждна механична работа, подходящи резервни части и лесен начин за изолиране на веригите. Шкаф, който е труден за проверка, може да увеличи работното време и оперативния риск.

Петият проблем е неясна комуникация между търговски и технически екипи. Екипът за закупуване може да поиска „Electrical Switchgear“ като просто име на продукта, докато инженерният екип очаква много специфична техническа конфигурация. Ако тези две страни не се изравнят, поръчката може да се придвижи напред със скрита несигурност. Това е мястото, където внимателното техническо потвърждение става важно.

Как електрическата разпределителна уредба защитава система за разпределение на електроенергия?

Електрическата разпределителна уредба защитава система за разпределение на електроенергия, като комбинира функции за превключване, изолиране, защита, измерване и контрол в един организиран монтаж. Когато системата работи нормално, разпределителната апаратура разпределя захранването към различни товари. Когато възникнат необичайни условия, защитните устройства помагат да се изключи дефектната верига и да се намали вероятността от по-широка повреда на системата.

В система със средно напрежение разпределителната апаратура може да включва вакуумни прекъсвачи, токови трансформатори, трансформатори на напрежение, защитни релета, шини, заземителни превключватели и механични блокировки. Тези компоненти работят заедно за откриване и изолиране на грешки. Например, ако изходящо захранващо устройство претърпи късо съединение, защитната система трябва да реагира бързо и да отвори прекъсвача, преди повредата да причини по-сериозна повреда.

В система с ниско напрежение електрическата комутационна апаратура може да разпределя захранване към двигатели, осветление, производствени линии, HVAC системи, помпи и спомагателно оборудване. В зависимост от дизайна може да използва фиксирани или изтеглящи се единици. Подвижните структури могат да направят проверката и подмяната по-удобни, тъй като отделните функционални единици могат да бъдат изолирани или премахнати с по-малко смущения за други вериги.

Безопасността не се отнася само до електрическите характеристики. Зависи и от структурата. Добрият дизайн на разпределителната апаратура взема предвид вътрешно разделяне, непрекъснатост на заземяването, блокировки на вратите, ръкохватки за работа, кабелни отделения, вентилация, изолационно разстояние и ясна визуална индикация. Тези подробности помагат на операторите да разберат състоянието на шкафа и да намалят опасната работа.

Най-добрият резултат не е просто шкафът да премине фабрична проверка. По-добрият резултат е, че разпределителната уредба остава разбираема, работеща и стабилна след монтажа. Операторите трябва да знаят какво контролира всяко захранващо устройство, как да изолират верига, къде да инспектират ключови части и какви процедури трябва да се следват преди поддръжка.

Кои фактори трябва да се проверят преди да направите поръчка?

Преди да поръчат електрическо разпределително устройство, купувачите трябва да забавят и да потвърдят няколко практически подробности. Бързането на този етап често води до преразглеждане на чертежи отново и отново, което забавя производството и монтажа.

• Ниво на напрежение:Потвърдете дали проектът изисква разпределителна апаратура за ниско или средно напрежение и проверете внимателно номиналното напрежение.
• Номинален ток:Прегледайте очаквания ток на натоварване за входящи и изходящи вериги, не само текущото състояние, но и възможно бъдещо разширение.
• Издръжливост на късо съединение:Разпределителната уредба трябва да съответства на нивото на повреда на енергийната система.
• Структура на шкафа:Решете дали фиксирани, изтеглящи се, вътрешни, външни, компактни или персонализирани конструкции са по-подходящи.
• Конфигурация на компоненти:Потвърдете прекъсвачи, релета, измервателни уреди, токови трансформатори, трансформатори на напрежение, защита от пренапрежение и други устройства.
• Вход и изход на кабела:Проверете дали сайтът изисква вход отгоре, отдолу, достъп отпред или отзад.
• Инсталационна среда:Помислете за надморска височина, влажност, прах, температура, риск от корозия и вентилация.
• Достъп за поддръжка:Уверете се, че операторите могат да инспектират и обслужват безопасно шкафа след инсталирането.
• Потвърждение на чертежа:Подгответе едноредови диаграми, чертежи на оформление и списъци с товари, когато е възможно.
• Тестване и документация:Поискайте протоколи от фабрични инспекции, чертежи, ръководства и технически документи, необходими за приемане на проекта.

За много купувачи най-трудната част е да не знаят от каква информация се нуждае производителят. Професионален доставчик трябва да помогне при организирането на въпросите, вместо просто да чака перфектен технически файл. Това е особено важно за международни проекти, при които инженерните стандарти, работните навици и условията на обекта могат да се различават от един пазар на друг.

Таблица за избор на електрическо разпределително устройство

Как могат купувачите да намалят риска по време на планирането на проекта?

Закупуването на добра електрическа комутационна апаратура започва преди офертата. Купувачите могат да намалят риска, като третират ранния етап на комуникация като процес на инженерно потвърждение, а не просто искане за цена.

Полезна първа стъпка е да съберете еднолинейната диаграма. Този чертеж показва как захранването протича през системата и помага на производителя да разбере входящите захранващи устройства, изходящите захранващи устройства, съединителите на шини, точките на измерване, защитните функции и разпределението на товара. Ако едноредовата диаграма липсва, доставчикът може да предостави общ съвет, но офертата ще бъде по-малко точна.

Втората стъпка е изясняване на оформлението на сайта. Електрическите помещения не винаги са проектирани с достатъчно пространство за лесен монтаж. Широчината, дълбочината, височината, работното пространство, достъпът отзад, кабелният вход и посоката на отваряне на вратата трябва да бъдат проверени рано. Технически изправният шкаф все още може да създаде проблеми, ако не пасва на стаята.

Третата стъпка е да потвърдите работната среда. Електрическата комутационна апаратура, инсталирана в чиста вътрешна стая, има различни изисквания от оборудването, използвано в минни райони, крайбрежни райони, влажна среда, фотоволтаични подстанции или инфраструктурни проекти с голямо количество прах. Детайлите на околната среда влияят върху защитата на корпуса, вентилацията, мерките против кондензация и избора на материал.

Четвъртата стъпка е да избягвате сравняването на непълни цитати. Ако една оферта включва първокласни компоненти, тестване, чертежи и персонализиране, докато друга включва само основен шкаф, по-ниската цена може да не представлява по-добра стойност. Екипите за доставки трябва да поискат от доставчиците да изброят ясно конфигурацията, така че сравнението да стане справедливо.

Петата стъпка е да запазите време за преглед на чертежа. Електрическата разпределителна уредба често е свързана с трансформатори, подстанции, кабели, системи за управление и оборудване надолу по веригата. Краткият период на преглед може да предотврати скъпи грешки преди началото на производството. В много проекти внимателното одобрение на чертежа е разликата между гладката инсталация и повтарящата се настройка на място.

Какво прави електрическата разпределителна уредба по-лесна за проверка и поддръжка?

Лесното за поддръжка електрическо разпределително устройство не се появява случайно. Той идва от дизайна на шкафа, подредбата на компонентите, етикетирането, документацията и планирането на достъпа. За потребителите това има значение, тъй като разпределителната уредба не е еднократна покупка. Това е оборудване, което трябва да обслужва обекта през годините на експлоатация, инспекция, отстраняване на неизправности и евентуално разширяване.

Ясният дизайн на отделението е важен фактор. Когато функционалните зони са добре организирани, персоналът по поддръжката може по-лесно да идентифицира областта на шините, кабелната зона, зоната на прекъсвача, контролната зона и зоната за измерване. Това намалява объркването по време на проверката и помага на техниците да следват по-безопасни процедури.

Надеждната механична работа е друг фактор. Вратите, дръжките, блокировките, щорите, изтеглящите се модули и заземяващите механизми трябва да работят гладко. Шкаф, който изглежда труден за работа по време на фабрична инспекция, може да стане още по-неприятен след години работа. Купувачите трябва да обърнат внимание на тези детайли, вместо да оценяват само външния вид.

Документацията също има значение. Чертежи, диаграми на окабеляване, ръководства за експлоатация, списъци с компоненти и записи от инспекции помагат на потребителя да разбере системата след доставката. Това е особено ценно, когато екипът на проекта се промени или когато местният персонал по поддръжката трябва да отстрани неизправности в системата години по-късно.

Планирането на резервни части не трябва да се пренебрегва. За важни захранващи системи купувачите може да се нуждаят от резервни прекъсвачи, контролни компоненти, индикаторни лампи, предпазители, измервателни уреди или други често обслужвани части. Производител, който може ясно да обясни тези опции, помага на купувача да се подготви за реални работни условия, а не само за първия ден на инсталиране.

Как един производител може да подкрепи по-добри решения за покупка?

Един добър производител на електрическа разпределителна апаратура трябва да прави повече от сглобяване на шкафове. Производителят трябва да помогне на купувачите да преведат изискванията на проекта в ясно техническо решение. Това включва задаване на правилните въпроси, преглеждане на чертежи, обясняване на разликите в шкафовете, проверка на опциите на компонентите и помагане на купувача да разбере как всяко решение влияе върху безопасността, цената, инсталацията и поддръжката.

Conso Electrical Science and Technology Co., Ltd. участва в производството на електрическо оборудване като разпределителни уреди, подстанции, трансформатори и свързани продукти за разпределение на електроенергия. За купувачи, които се нуждаят от електрическа комутационна апаратура, стойността на работата с производствено ориентиран екип е, че техническата комуникация може да бъде свързана по-пряко с производствената реалност.

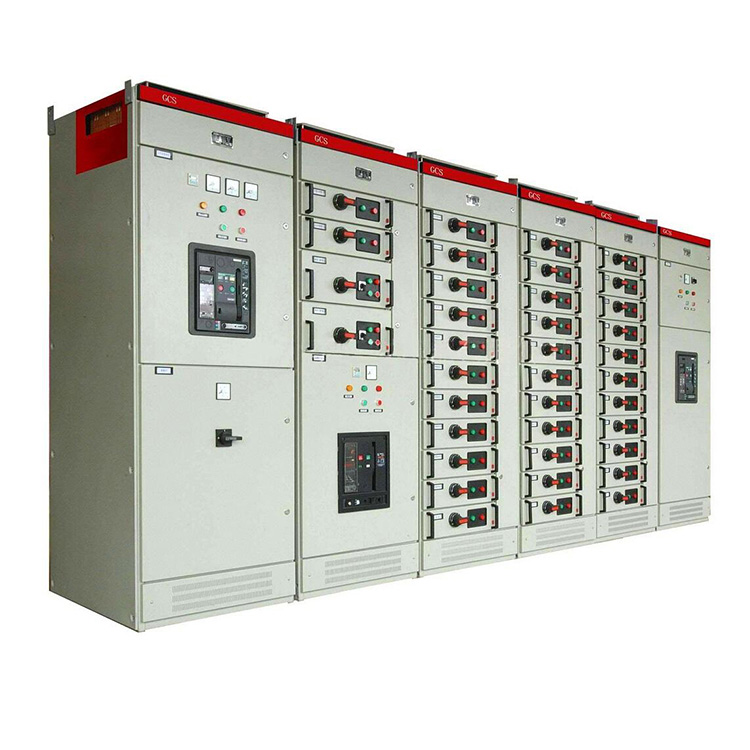

Например, когато купувачът се нуждае от разпределителна апаратура за ниско напрежение за компактна подстанция, дискусията не трябва да спира до името на шкафа. Производителят трябва да потвърди дали проектът се нуждае от GGD, GCK, GCS, MNS или друга подходяща структура. Когато купувачът се нуждае от разпределителна уредба със средно напрежение, производителят трябва да помогне да се прегледа нивото на напрежението, конфигурацията на прекъсвача, изискванията за защитно реле и разположението на кабела.

Друго предимство е персонализирането. Много проекти не могат да разчитат на напълно стандартен шкаф. Мястото може да изисква специални размери, специфични марки компоненти, необичаен кабелен вход, допълнително измерване, запазено пространство за разширение или специално разположение на входящи и изходящи захранващи устройства. Един способен производител може да прегледа тези подробности и да предостави по-практично предложение.

Най-силната връзка с доставчика е изградена върху ясна информация. Купувачите трябва да са готови да споделят чертежи и условия на проекта, докато производителят трябва да отговаря с организирани въпроси и реалистични предложения. Тази двупосочна комуникация помага за намаляване на скрития риск и прави процеса на закупуване по-спокоен, по-бърз и по-надежден.
