Сравнение на трансформатора на разпределение между над и под 800 kVA

Conso Electrical Science and Technology Co., Ltd е произвел 10 kV до 35 kV трансформатор на разпределение от 2006 г. CONSO Electrical е натрупал богат и богат опит при проектирането и производството. Инженерите на Conso Electrical вярват на10 kV разпределителни трансформаториимат значителна разлика в техническата спецификация и структурата на продукта между над и под 800 kVA.

1. Разликата на разпределителния трансформатор по техническа спецификация:

По -големият капацитет на разпределителния трансформатор може да поддържа по -голям номинален ток. Освен това,разпределителният трансформатор над 800 kVAНуждаете се от повече сериозна защита при вътрешно налягане и стабилност на тока.

А. В рамките на международното налягане: Когато вътре на трансформатора възникне сериозна повреда, ще се генерира голямо количество газ. Това би ускорило стареенето на изолацията и ще намали капацитета за разсейване на топлината. Това може дори да причини експлозия, когато вътрешното налягане на трансформатора надвишава критичната стойност. По -голям трансформатор на разпределение на капацитета би създал повече газ при една оперативна повреда. Тъй като количеството газ, генерирано в този момент, е достатъчно, за да предизвика сериозни последици, разпределителните и мощните трансформатори с капацитет 800KVA и по -горе трябва да бъдат инсталирани с газови релета съгласно IEC 60076.

Б. Текурна стабилност: По -големият капацитет на разпределение и трансформатор на мощност ще има повече верига от двете страни на първичната и вторичния. Ще са необходими по-чувствителен прекъсвач и CT, за да се защити разпределителният трансформатор както от линии за разпределение в близост, така и от далечен клас. Двата основна защита на тока на разпределителния трансформатор е диференциалната защита и текущата защита от бързо разбиване.

2. Разликата на разпределителния трансформатор на структурата на продукта:

Тъй като оперативната повреда ще създаде по -сериозно следствие от по -голям трансформатор на разпределение на капацитета. Необходимо е по -голям трансформатор на разпределение на капацитета да има по -солидна вътрешна структура и чувствителни компоненти.

За да се защити разпределителният трансформатор от късо съединение, трябва да се проектира по -твърда вътрешна структура, тъй като ще се освободи по -сериозна електрическа енергия. Освен това, разпределителният трансформатор над 800 kVA ще приеме непрекъсната или спирална намотка, като обвивка на фолио. Междувременно по -голям трансформатор на разпределение на капацитета се нуждае от по -мощна система за охлаждане. Необходимо е да се приеме методът на охлаждане на AF към някои разпределителни трансформатори над 800 kVA, особено когато трансформаторът е претоварен.

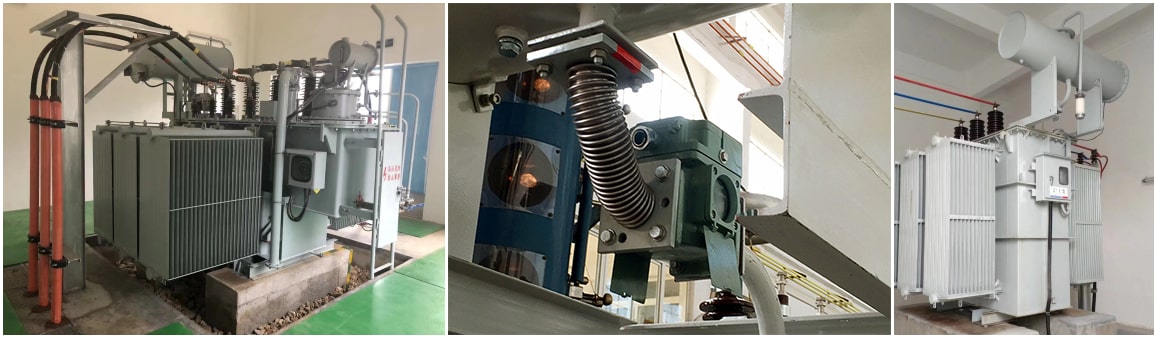

Тъй като по -голямразпространение и мощност трансформаторби генерирал повече газ при оперативна повреда. Газовото реле трябва да бъде оборудвано на разпределителен трансформатор. Той ще звучи алармата, когато незначителен газ събра горната част на разпределителния трансформатор и изключва основния прекъсвач на веригата, когато вътрешното налягане имаше ужасно увеличение. Освен това, за да се организира вътрешното налягане, ще бъде приет и трансформатор на дишане, за да се защитят разпределителните трансформатори, оцелели от стареене на изолация. Междувременно, за да се намали загубата от прекъсване на захранването, някакъв разпределителен трансформатор над 800 kVA може да оборудва смяна на крана на зареждане (OLTC), а не смяна на крана без зареждане (NLTC).

Дистрибуторският трансформатор има очевидна разлика както от техническата спецификация, така и от структурата на продукта между над и под 800 kVA. Това е така, защото по -големите трансформатори за разпределение на капацитета се нуждаят от по -сериозна защита, за да оцелеят от оперативна повреда.
