По -добре да знаете с основния модул за пълни с газ SF6

1. Основни характеристики на SF6 газови изолирани разпределителни уреди:

Газови изолирани разпределителни уреди  Приема SF6 като основна изолационна среда на основен блок от 10kV до 35kV. При изграждането на урбанизацията основният агрегат за пълна газ SF6 има ползите за значението на компактния и модулен дизайн. Той широко приема градската електроенергия, железопътния транзит, новата енергийна индустрия и индустриалните предприятия.

1.1 Модулният дизайн на SF6 газови изолирани превключватели

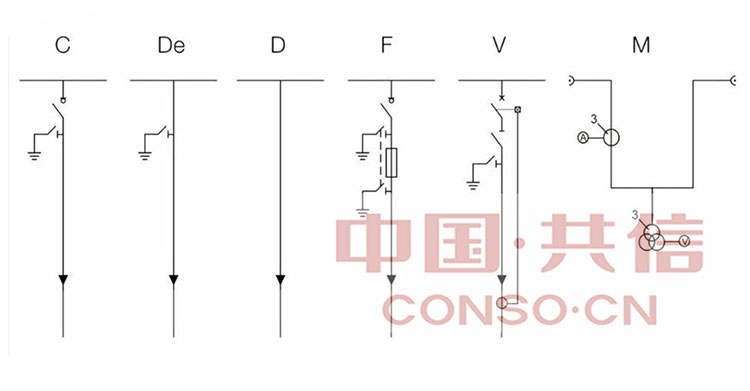

TheОсновно устройство на SF6 Ring  Главно има C (панел за превключвател на кабела), V (панел за прекъсвач на вакуумна верига), D (панел за свързване на директен кабел), DE (Директен кабелен връзка с панел за заземяване), F (панел за прекъсване на превключвателя) и M (панел за измерване).

В действителните случаи C и V единицата предлагат контрола и защитата при въвеждането и извеждането на електропровода на кабела. Освен функцията на работата на натоварването, V модулът има повече функция при отрязване на тока на късо съединение и ток на натоварване. M устройството оборудва измерване на CT и PT и енергиен измервател. Обикновено има 800 мм ширина, което е същата като aKyn28-12. D и DE модулът се използва за повдигане на височината на кабела от земята до горната част на основния блок на пръстена SF6. В допълнение, F Unit, използван и при въвеждане и защита на изхода, но потребителите на терминала предпочитат да приемат V единица вместо F единица, тъй като контролиращата предавка е по -сложна.

1.2 Компактният дизайн на SF6 газови изолирани превключватели

Обикновено размерът на C или V единица е w*h*d = 371*1800*750 (mm), но входен или изходен панел на Kyn28-12 е W*H*D = 800*2300*1500 (mm). Не се съмнява, че основната единица на SF6 Ring има по -конкурентоспособност на логистиката и разходите за земя. Освен това, SF6 газопроводното разпределително устройство има по-ниски разходи за материали от Kyn28-12 като компактния дизайн.

2. Структурна S Cheme на SF6 газови изолирани разпределителни уреди

   При газопровода, изолирано от газови, той има основно SF6 резервоар за газ, основен превключвател и прекъсвач, система за автобуси, контролна предавка и вторична система за управление и защита.

   Газовият резервоар SF6 приема 201 или 304 неръждаема стомана, от която годишната скорост на изтичане е по -ниска от 0,1%, която е проектирана като напълно запечатана и изолирана. Той гарантира обслужване без поддръжка за повече от 30 години.

   Тя е подобна като aВъздушно изолирано разпределително устройство  Това, че основният превключвател и прекъсвач във входен и изходен панел е превключвател за заземяване, изключване на превключвателя, прекъсвач на превключвателя и вакуумния прекъсвач за управление и защита на захранващите системи.

   В един общ резервоар SF6 може да интегрира 7 модулни единици в по -голямата част от 10 kV система за захранване. В противен случай е необходим кабел за свързване и кабел за разширения. В един общ резервоар обаче модулните единици са свързани от медната шина.

   Системата за вторично управление и защита има функцията да наблюдава напрежението на стойността и тока, за да защити основния модул на SF6 Ring от повреда на системата. Междувременно той също поддържа автоматизация, дистанционно управление, събиране на данни и достъп до SCADA система. В допълнение, основната единица на SF6 Ring също осигурява спомагателно захранване, за да се гарантира нормалната работа на контрола и предаването на сигнала.

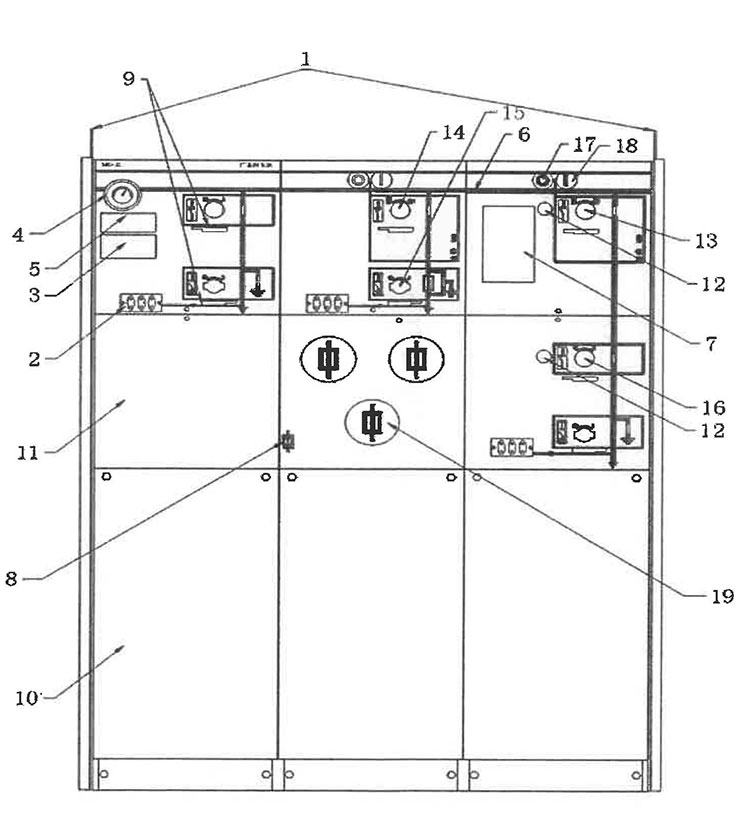

2.1 SF6 газови изолирани S Witchgear S Cructure D iagram:

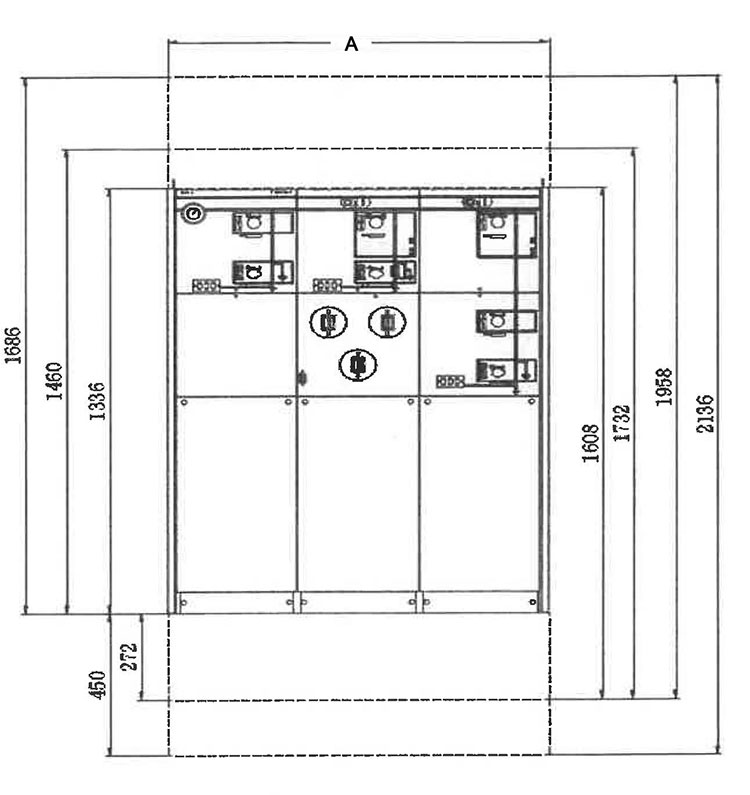

2.2 Външни размери на основната единица на SF6 пръстена:

2.3 Стандартно s olile и e xtension m odules:

3.Параметър на SF6 газови изолирани разпределителни уреди
