От 2006 г. насам, Conso Electrical Science and Technology Co., Ltd натрупа опит в продължение на едно десетилетие в производството на 100kVA 3-фазни електроразпределителни трансформатори, като постоянно усъвършенства своите съществуващи производствени процеси, за да направи разпределителен трансформатор и компактна подстанция. Това доведе до създаването на зряла и високоефективна управленска рамка, която обхваща всичко от дизайна на продукта до производствената обработка. Conso Electrical набляга на качеството и насочеността към клиента, за да сглоби 100kVA 3-фазни разпределителни трансформатори. Ние сме развълнувани от перспективата да работим с маркетинг гурута от цял свят.
а. За маслените трансформатори, с изключение на тези с малък капацитет, намотката за ниско напрежение обикновено използва цилиндрична структура, навита с медно фолио, докато намотката за високо напрежение използва многослойна цилиндрична структура. Тази балансирана конфигурация на намотките осигурява минимално изтичане, висока механична якост и силна устойчивост на късо съединение.
b. И сърцевината, и намотките са закрепени със закрепващи мерки. Закрепващите компоненти, като кабелите за високо и ниско напрежение, са оборудвани със самозаключващи се гайки против разхлабване. Трансформаторът използва удароустойчив дизайн, за да издържи на транспортиране.
° С. Намотките и сърцевината се подлагат на вакуумно сушене, а трансформаторното масло се обработва с помощта на техники за вакуумно филтриране и пълнене, за да се сведе до минимум съдържанието на влага в трансформатора.

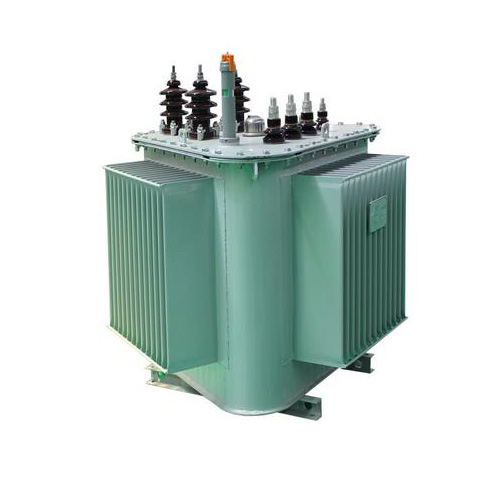

д. Резервоарът за масло включва гофрирани ребра, които му осигуряват функция за дишане, за да компенсират промените в обема на маслото, дължащи се на температурни колебания. Следователно, този продукт елиминира нуждата от маслен консерватор, намалявайки общата височина на трансформатора.
д. Чрез замяната на маслоконсерватора с гофрирани ребра, трансформаторното масло е ефективно изолирано от външната среда. Това предотвратява навлизането на кислород и влага, като по този начин запазва изолационните характеристики.
f. С тези пет ключови фактора за ефективност, маслените трансформатори са проектирани да работят без да се налага смяна на маслото по време на нормална работа. Това значително намалява разходите за поддръжка, като същевременно удължава експлоатационния живот на трансформатора.
Номинален капацитет: | 100 kVA; |
Първично напрежение: | 13.8kV, 22kV или 33kV; |
Без загуба на натоварване: | 200 ± 10% W или зависи; |
Загуба при зареждане: | 1500/1580 ± 10% W или зависи; |
Номинална честота: | 50 или 60Hz; |

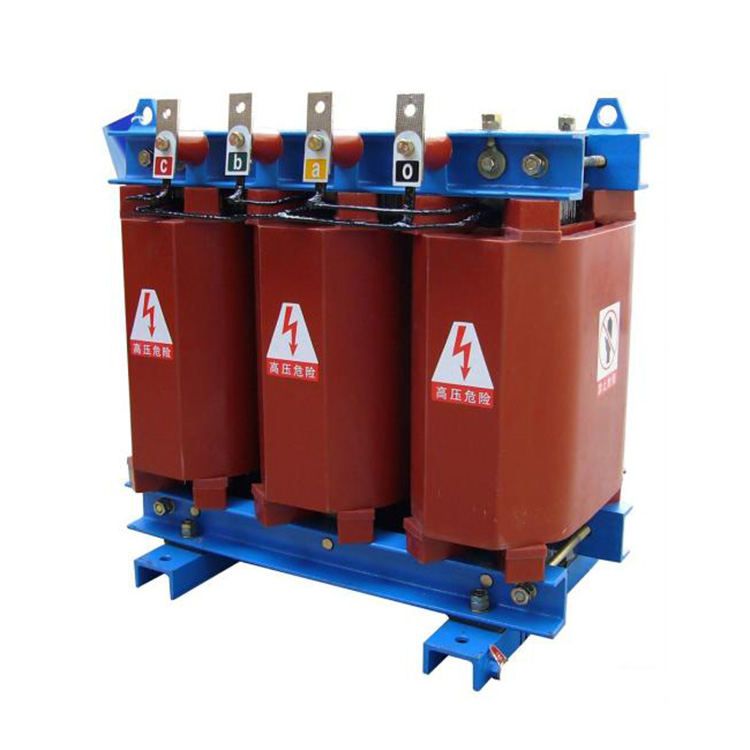

Метод на охлаждане: | ВЪРХУ; AN/AF (тип лята смола) |
Изолационен материал: | Минерално масло или епоксидна смола; |
Номинална честота: | 50 или 60Hz; |
Метод на докосване: | 5 стъпки всяка за 2,5%; |
Работна температура: | -40 ℃ до 40 ℃; |
CONSO·CN 100kVA 3 фазен електроразпределителен трансформатор Детайл:

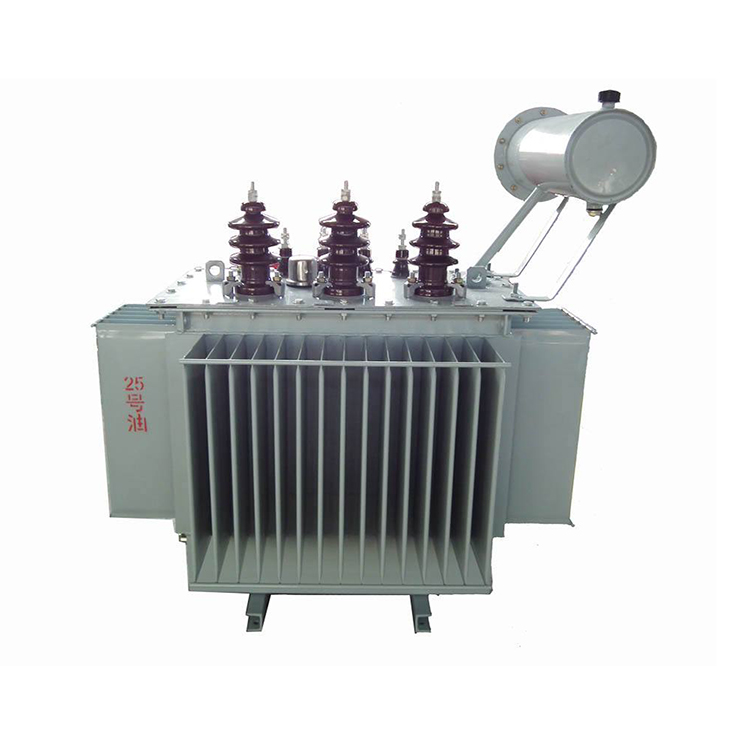

Напълнен с масло
|
Изпразнено масло
|
Аморфна сплав
|
Сърцевина от валцувано желязо
|
Работилница за навиване |
Зона за сушене на рулони |
Зона за пълнене на масло |
Област на готовия продукт |
Ние ще проектираме 100kVA 3-фазни трансформатори за разпределение на мощността според документа с техническите изисквания от клиентите. Техническите спецификации, които трябва да бъдат потвърдени преди производството, са както следва:
1. 100kVA 3-фазен трансформатор за разпределение на мощността;
2. Съотношение на напрежението на 100kVA 3-фазен трансформатор за разпределение на мощността;
3. Повишаване на температурата на 100kVA 3-фазен електроразпределителен трансформатор;
4. Номиналната честота на 3-фазния електроразпределителен трансформатор от 100kVA;
5. Тип изолация на 100kVA 3-фазен електроразпределителен трансформатор.
Пещ трансформатор |
Оборудване за леене |
Машина за навиване на фолио |
Дървена кутия |
Стоманена структура |
